Résistance

r_quart_watt
Résistances 220 ohms et 2.2 kiloohms 1/4 de watt

r_25_watt

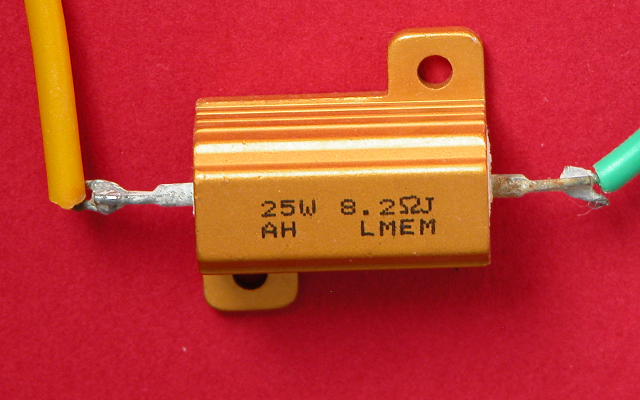

Résistance 8.2 ohms 25 watts

Ce dipôle est caractérisé par une relation de proportionnalité entre l'intensité I qui traverse le dipôle et la tension U appliquée à ses bornes. Le coefficient de proportionnalité est la résistance en ohm du dipôle (symbole Ω). La loi d'Ohm s'écrit :

U = R . I

avec U en volt, R en ohm et I en ampère.

On doit vérifier que la puissance dissipée P = U . I en fonctionnement ne dépasse la valeur maximale spécifiée.

Les bagues de couleur indiquent la valeur de la résistance en ohm.

r_25_watt
Symboles d'une résistance

Potentiomètre

potentiometres

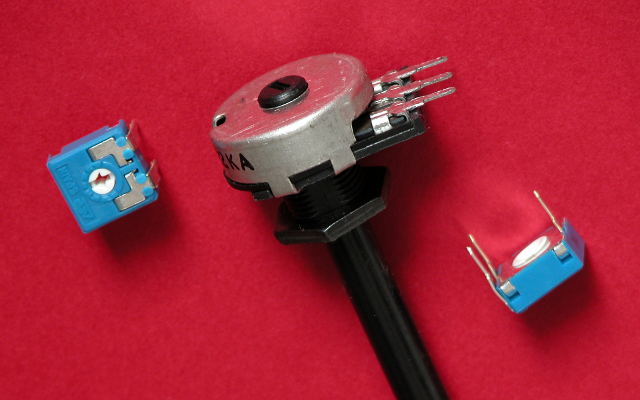

Potentiomètres

Un potentiomètre comporte 3 bornes. On mesure une résistance fixe, caractéristique du composant, entre 2 des bornes. La troisième est un contact intermédiaire entre les 2 premières bornes. On peut régler la position de ce contact. Un potentiomètre peut être utilisé comme une résistance variable en utilisant 2 bornes, ou comme un diviseur de tension en utilisant les 3 bornes.

Un potentiomètre est caractérisé par la valeur fixe de sa résistance et par la puissance maximale qu'il peut dissiper P = U . I .

potentiometre

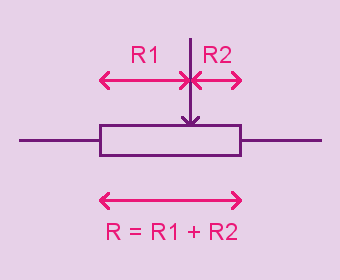

Symbole du potentiomètre

Condensateur

condensateurs
Condensateurs 100 nanofarads 20 volts, 22 microfarads 40 volts et 470 microfarads 25 volts

Un condensateur est constitué de deux surfaces conductrices séparées par un isolant d'épaisseur faible. Lorsqu'on applique une tension entre les deux armatures du condensateur, des charges de signes opposés s'accumulent sur chaque face. On caractérise un condensateur par sa capacité C :

C = Q U

où U est la tension en volt entre les deux armatures et Q la charge en coulomb. La capacité est mesurée en farad.

On doit vérifier que la tension aux bornes du condensateur ne dépasse pas la valeur maximale spécifiée. L'intensité I en ampère qui entre dans le condensateur est la dérivée par rapport au temps de la charge Q (débit de charge par seconde). On a donc :

I = C . dU dt

où dU/dt est la dérivée de la tension U par rapport au temps (vitesse de variation de la tension en volt par seconde).

Certains condensateurs sont fabriqués par oxydation d'une des armatures par un électrolyte. On doit parfois respecter une polarité pour ces condensateurs. On ne peut donc pas appliquer une tension alternative aux bornes de ces condensateurs. Leur intérêt est qu'il permettent d'obtenir une grande capacité avec un petit volume du composant car l'isolant entre les armatures a une très faible épaisseur.

condensateur
Symbole du condensateur

Bobine

bobines

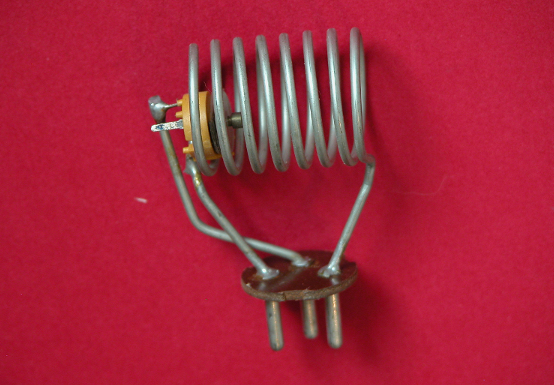

Bobine de 500 nanohenry associée à un condensateur ajustable pour faire un circuit oscillant

Une bobine crée un champ magnétique lorsqu'elle est parcourue par un courant. Lorsque ce champ magnétique varie, une tension apparait aux bornes de la bobine, même si la résistance du fil métallique est quasiment nulle. C'est le phénomène d'auto induction. Une bobine est caractérisée par son inductance L :

U = L . dI dt

où dI/dt est la dérivée par rapport au temps de l'intensité (vitesse de variation de I en ampère par seconde). L'unité d'inductance est le henry (H).

bobine
Symbole de la bobine

Diode

diodes

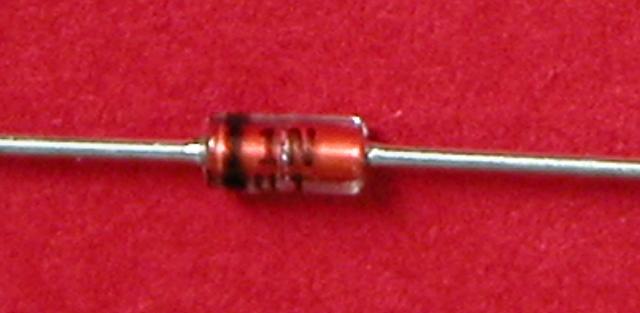

Diode

Une diode est un dispositif en matériau semi-conducteur (silicium, germanium, arséniure de gallium, phosphure d'indium, ...) qui laisse passer le courant dans un sens mais pas dans l'autre. Une diode est caractérisée par sa tension de seuil, de l'ordre de 0,6 volt pour une diode en silicium (jonction PN), de l'ordre de 0,15 volt pour une diode Schottky (jonction métal-semiconducteur). La tension de seuil est la tension aux bornes de la diode à partir de laquelle un courant notable (1 mA) circule dans le sens passant. La diode est également caractérisée par l'intensité maximale qu'elle accepte dans le sens passant et la tension inverse maximale (sens bloquant). Une autre caractéristique est la durée de la transition d'un état passant à un état bloquant, importante pour des applications hautes fréquences.

diode
Symbole de la diode

pont_diodes
Pont de diodes 15 ampères 600 volts

Une application courante des diodes est de redresser une tension alternative pour obtenir une tension continue. On peut redresser efficacement une tension alternative en utilisant 4 diodes qui forment un pont. On applique la tension alternative entre les 2 bornes A1 et A2, et on obtient la tension redressée entre les bornes + et - du pont.

pont_diode
Schéma du pont de diodes

Transistor

transistors

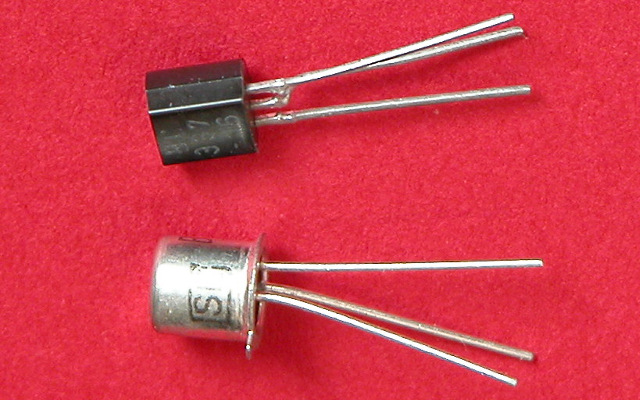

Transistors à grand gain et faible puissance

transistors_puiss

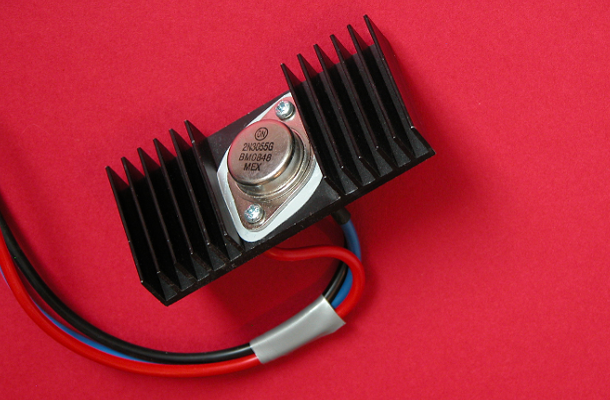

Transistor de puissance, 15 ampères, 60 volts, 115 watts, gain 20 à 70, monté sur un dissipateur

Un transistor est un dispositif en matériau semi-conducteur qui comporte 3 bornes : Base, Collecteur, Emetteur. Il existe deux familles de transistors : NPN et PNP. Normalement, pour un transistor NPN, on commande l'intensité Ic > 0 qui circule entre le collecteur et l'émetteur par l'intensité Ib > 0 qui circule entre la base et l'émetteur. Le transistor est caractérisé par son gain hfe :

Ic = hfe . Ib

Le gain hfe est supérieur à 100 pour les transistors de faible puissance.

Un transistor PNP fonctionne de la même façon, mais toutes les tensions et tous les courants sont inversés.

Un transistor peut servir à amplifier une tension variable, ou peut servir comme composant de base pour constituer des circuits logiques : niveau 0 (0 volt) et niveau 1 (5 volts). Une analogie hydraulique du fonctionnement du transistor aide à sa compréhension.

transistor_npn
Symbole du transistor NPN

transistor_pnp

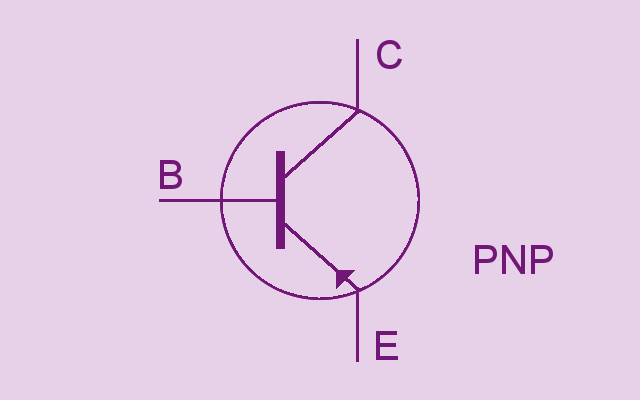

Symbole du transistor PNP

Circuit intégré

circuit_integ

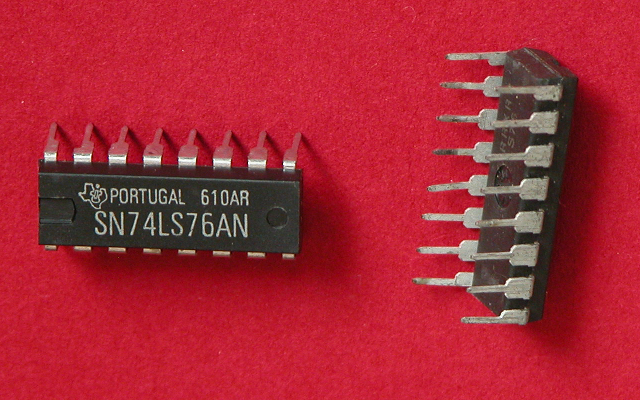

Circuit intégré 74LS76 : double mémoire à 2 états

Les circuits intégrés proposent des fonctions élaborées, soit pour des applications analogiques (tensions variables), soit pour des fonctions logiques et de calcul (état 0 et état 1 pour les entrées et les sorties). Un circuit intégré est constitué de nombreux transistors, diodes et résistances. Les condensateurs et les inductances sont plus difficiles à intégrer du fait de leur dimension. On peut également intégrer des sources et des capteurs optiques.

Le circuit photographié possède 2 mémoires à 2 états, avec des possibilités de remise à zéro, d'inhibition, ... Il peut être utilisé en cascades pour compter des impulsions.

La diversité des circuits intégrés commercialisés est gigantesque, de la simple porte logique ou de l'amplificateur opérationnel au processeur ou au microcontrôleur.

schema_circuit_integ

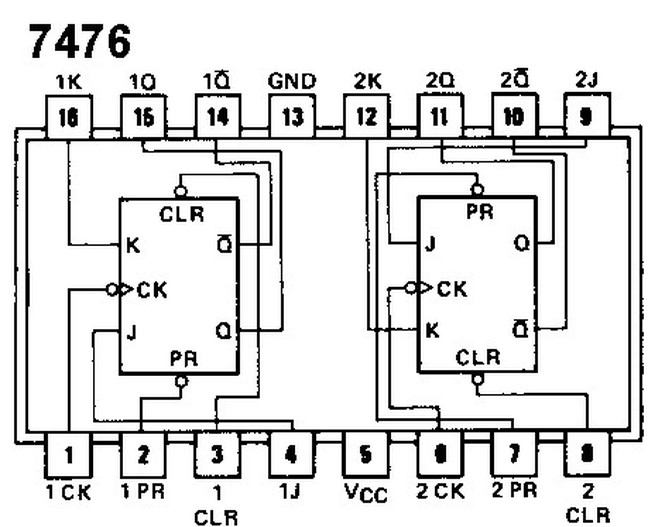

Schéma du circuit intégré 74LS76 : double mémoire à 2 états
